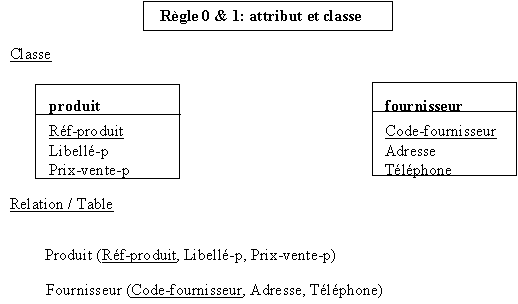

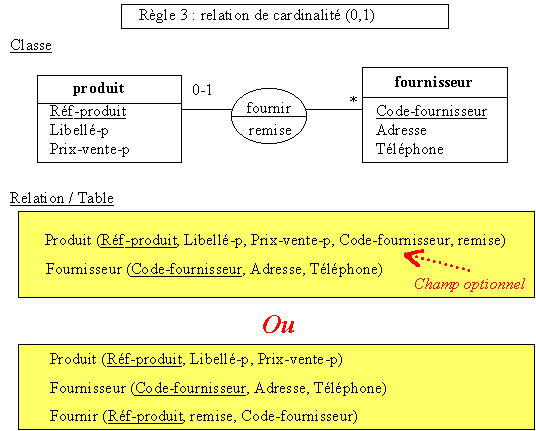

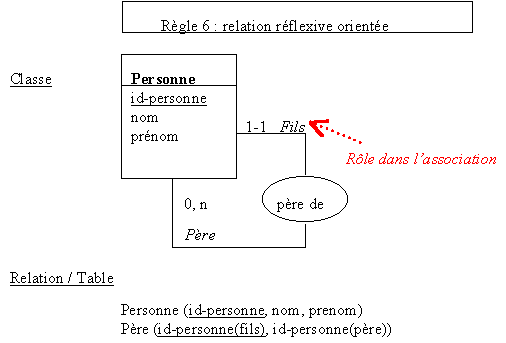

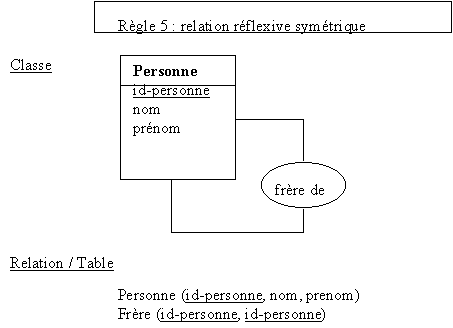

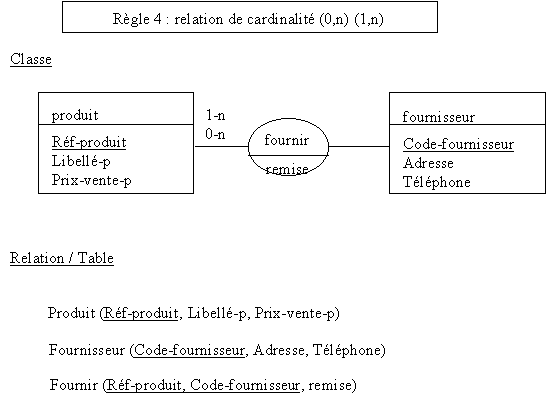

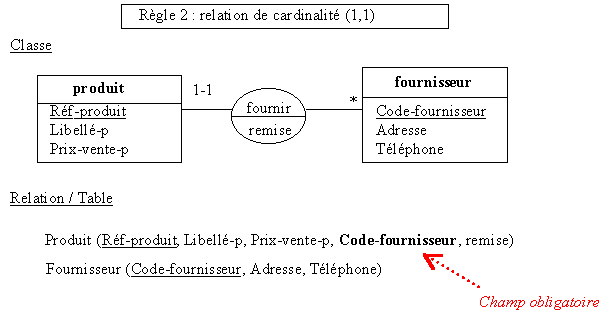

Quelques rappels sur les règles de passage MCD --> MLD

---

Corrigé du TD n° 1 :

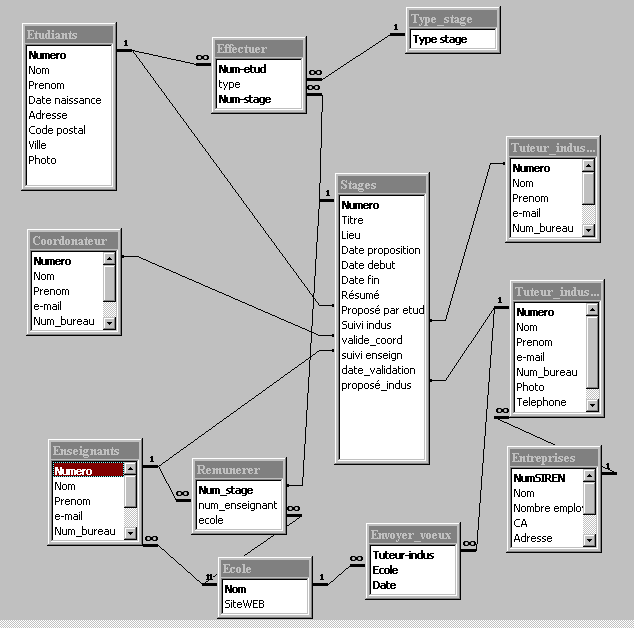

Modèle Conceptuel de Données (MCD)

Remarques : contraintes qui ne figurent pas sur le MCD

• Un élève ne fait qu'UN stage de chacun des types énumérés dans la nature de l'entité "type"
• Le coordonateur affecte un tuteur enseignant qui est toujours celui qui suit le stage.
• Le tuteur n'est rémunéré qu'APRES avoir suivi le stage.
• Chaque année, l'école envoie ses vœux à de nombreux tuteurs industriels.

Les clefs des tables sont soulignés. La liste ci dessous ne fournit pas le type de tous les champs. Les champs en italique représentent les clefs des tables liées (par une relation 1-n).

Les entités

1. Etudiants (Numero, Nom, Prenom, date_naissance, adresse, code_postal, ville, photo)
2. Type_stage (type)
3. Stages (Numero, Titre, lieu, date_proposition, date_debut, date_fin, résumé, Proposé par etudiant, Suivi_indus, suivi_enseign, proposé_indus, validé_coord, date validation,)
4. Coordonateur (Numero, Nom, Prenom, e-mail, Num_bureau, photo, telephone)
5. Enseignants (Numero, Nom, Prenom, e-mail, Num_bureau, photo, telephone, Ecole)
6. Tuteur_industriel (Numero, Nom, Prenom, e-mail, telephone, entreprise)
7. Entreprises (NumeroSIREN, Nom, site WEB, CA, nombre employés, adresse, ville)
8. Ecole (Nom, SiteWEB)





Les associations n - m

9. Effectuer (Num-etud, Num_stage, type)
10. Remunerer (num-stage, tuteur-ens, ecole, date paiement)
11. Envoyer_vœux (ecole, tut-indus, date)
